COSA SONO I QUADRI AUTOMATICI PER GRUPPI ELETTROGENI?
I quadri automatici per gruppi elettroegni permettono la continuità automatica di energia elettrica in caso di black-out. I gruppi elettrogeni di recente costruzione sono già equipaggiati con centraline elettroniche che controllano tutte le funzioni di marcia, protezione ed arresto. I quadri automatici per gruppi elettrogeni Bernini Design hanno tuttavia l'elettronica necessaria per comandare i gruppi elettrogeni sprovvisti di sistema automatico. Possiamo produrre schede elettroniche su specifica cliente. Vedi le nostre produzioni a questa pagina
PRODUZIONE SCHEDE ELETTRONICHE
INSTALLA UN GRUPPO ELETTROGENO USATO
I quadri automatici per gruppi elettrogeni che comprendono un controllo globale del sistema di emergenza sono spesso chiamati quadri per gruppi elettrogeni AMF (dall'inglese Automatic Mains Failure) oppure ATS (Automatic Transfer Switch). La differenza tra le due tipologie è complessa da spiegare. Questa pagina illustra le principali differenze:
I quadri automatici per gruppi elettrogeni che svolgono solo la commutazione della sorgente di alimentazione dalla rete al gruppo elettrogeno sono sovente chiamati quadri ATS (dall'inglese Automatic Transfer Switch). Hanno per la maggior parte commutazione di tipo motorizzato. I quadri per gruppi elettrogeni di tipo AMF (automatic mains failure) hanno prevalentemente la commutazione per mezzo di teleruttori. I quadri AMF permettono una accurata analisi della qualità della rete per fornire al carico solo condizioni adeguate di esercizio. A causa dei costi elevati, si limita la produzione di questi quadri a 60kVA. Oltre i 60KVA si utilizzano i quadri ATS.
I NOSTRI QUADRI TRASFORMANO VECCHI GENERATORI IN OTTIMI SISTEMI DI BACKUP
La protezione del carico è garantita con altri sistemi dedicati. La produzione di quadri automatici per gruppi elettrogeni deve inoltre essere distinta in funzione della applicazione finale. Le normative infatti sono diverse a seconda del settore di impiego. Si distinguono quadri automatici per gruppi elettrogeni per impieghi industriali ed usi civili. I quadri automatici per gruppi elettrogeni per uso domestico hanno una categoria di potenza 4-6-9kVA, essenzialemnte monofase, idonea per le abitazioni private. Permettono di allacciare piccoli gruppi elettrogeni all'impianto elettrico di casa.
COME FUNZIONA UN QUADRO AVVIAMENTO AUTOMATICO GRUPPO ELETTROGENO?
CATEGORIE QUADRI AUTOMATICI PER GRUPPI ELETTROGENI

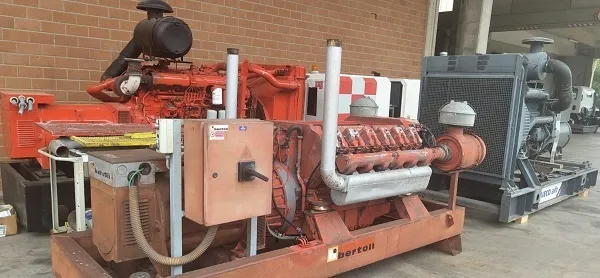

I nostri quadri per gruppi elettrogeni sono suddivisi in categorie. Sono progettati per gruppi elettrogeni nuovi ma si adattano a qualsiasi gruppo elettrogeno di vecchia generazione od usati. Dispongono infatti di centraline adattabili a qualsiasi tipo di motore ed alternatore. le centraline si possono programmare in fase di installazione con l'aiuto di un nostro tecnico sempre disponibile. le centraline tuttavia sono pre-programmate in fabbrica e solitamente non necessitano modifiche.
QUADRI AUTOMATICI PER GRUPPI ELETTROGENI A TELERUTTORE OPPURE MOTORIZZATI?

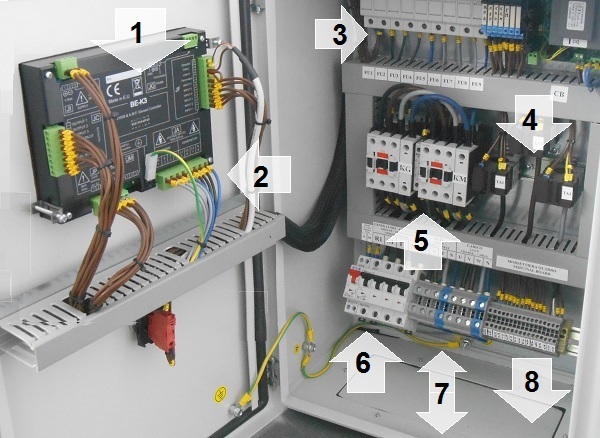

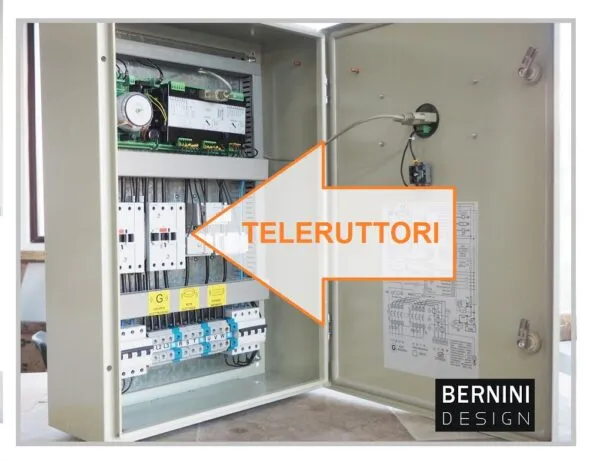

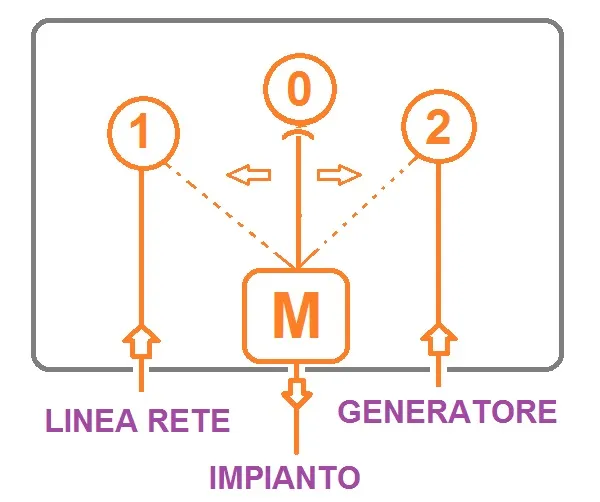

La commutazione a teleruttore è fatta da una coppia di teleruttori interbloccati meccanicamente ed elettricamente. La commutazione motorizzata è fatta da un interruttore con leverismo comandato da un motore elettrico. Le posizioni delle commutazioni a teleruttore sono: OFF (nessun teleruttore attivato), GENERATORE (si attiva la bobna del KG) e RETE (si attiva la bobina del KM). Allo steeso modo l'interruttore motorizzato ha 3 posizioni: SINISTRA per il generatore, CENTRALE per la posizione OFF e DESTRA per la RETE: Lo scopo finale è uguale per tutte e due le versioni. Tuttavia ci sono pro e contro per ogni versione. Solo esperti in materia sono in grado di proporre la soluzione adeguata. Contattate Bernini Design per una consulenza.

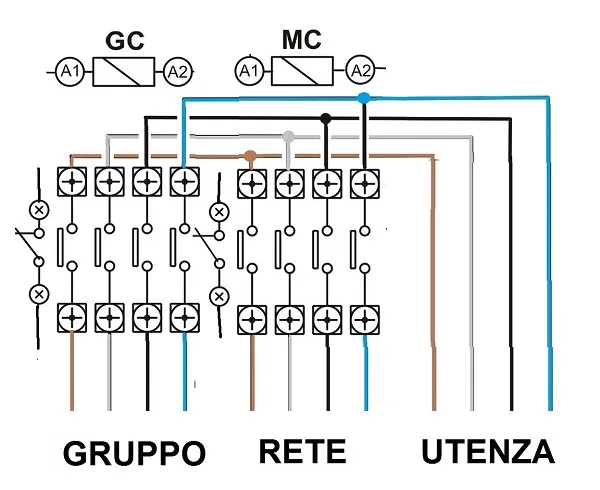

LA COMMUTAZIONE RETE-GRUPPO ELETTROGENO A TELERUTTORE
I teleruttori, solitamente quadripolari, sono in sostanza dei contattori che chiudono il circuito quando la bobina di eccitazione è alimentata con tensione solitamente alternata. Per mantenere chiuso un teleruttore occorre quindi sempre fornire energia alla bobina. Questo è uno svantaggio economico. Il consumo medio è di 1oWatt per i piccoli teleruttori ma arriva a 20 watt per i grandi teleruttori. Alla fine dell'anno occorre tenere conto del costo di energia elettrica. Anche la vita delle bobine non è infinita. Quando una bobina si guasta, il teleruttore non si attiva. Per avere corrente occorre sostituire la bobina. Altro svantaggio è il costo. Il prezzo di questi teleruttori è ragionevole fino ad una potenza di 60KVA. Oltre questa soglia, il contattore è molto costoso. Ecco ad esempio i costi dei quadri con commutazione a teleruttore fino alla potenza di 60kVA. Il grande vantaggio dei quadri ATS a commutazione con teleruttori, spesso chiamati QUADRI AMF, è la capacità di un controllo granulare del carico. Possono quindi intervenire nel commutare la rete ed il generaorre in funzione di complesse impostazioni di temporizzatori e soglie prioritarie. Per questo motivo i quadri dotati di commutazione rete-gruppo elettrogeno a teleruttore vengono chiamati AMF (Automatic Mains Failure). Con questa denominazione si enfatizza la complessià delle funzioni da espletare in caso di blackout. Questi sono i quadri usualmente installati nel 90% dei casi quando le potenze in gioco sono al massimo 60kVA.
LA COMMUTAZIONE RETE-GRUPPO ELETTROGENO MOTORIZZATA

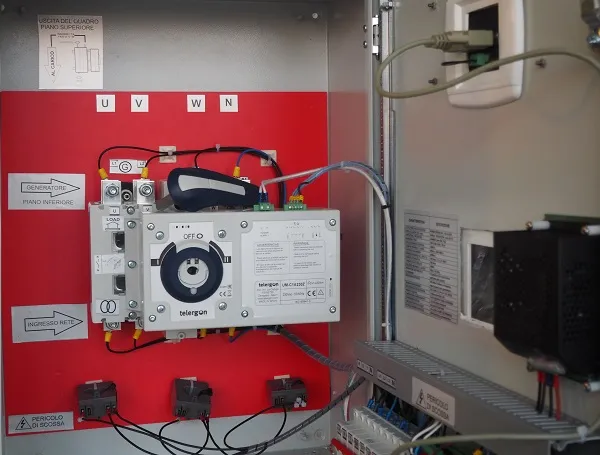

Quando le correnti in gioco sono superiori a 100 Ampere conviene usare la commutazione motorizzata. Quando si gestiscono potenze elevate non occorre un controllo particolare tipo AMF. In sostanza si tratta di grandi impianti in cui ci sono una serie di piccoli quadri di automazione che si occupano della protezione granulare delle utenze. In pratica si ha un grande quadro ATS dotato di commutazione motorizzata ed alcuni quadri AMF dotati di commutazione a teleruttore.

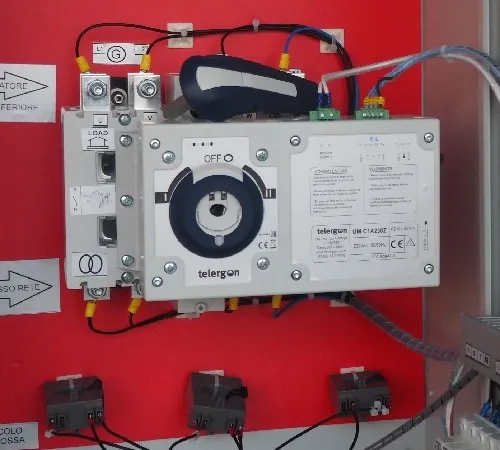

Il quadro ATS motorizzato, non è molto flessibile dal punto di vista del funzionamento. I movimenti sono garantiti da motori a corrente alternata. Se nel bel mezzo della attivazione si presenta una anomalia, le attuazioni potrebbero avere dei problemi. Certo ci sono soluzioni opzionali con motori in corrente continua. Tutto ovviamente è fattibile per impianti particolari ove non ci sono limiti di spesa. Il nostro segmento di mercato non prevede la produzione di questi sistemi molto costosi che richiedono una manutenzione particolare. Il vantaggio della commutazione rete-gruppo motorizzata è la possibilità, aprendo il quadro elettrico, di attivare manualmente la posizione rete, OFF oppure generatore.

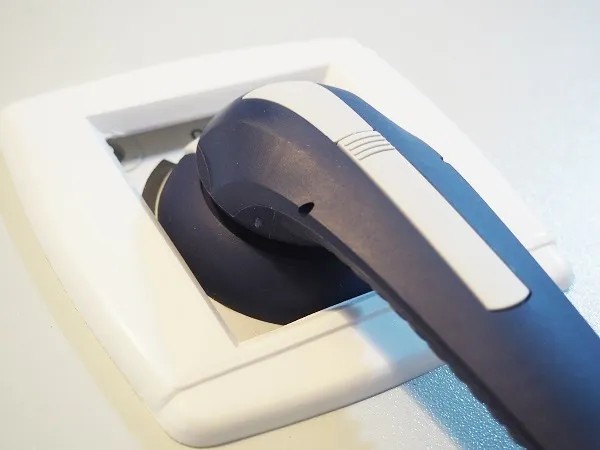

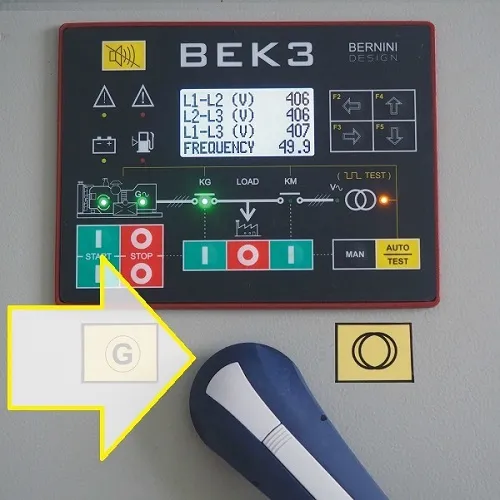

FORNIAMO VERSIONI CON IL COMANDO MANUALE DELLA COMMUTAZIONE
In sostanza, in caso di guasto grave, non si rimane mai 'a piedi'. Altro vantaggio è il prezzo contenuto anche per versioni con correnti superiori a 250 ampere. Un equivalente quadro a teleruttori costerebbe il doppio. Da ultimo menzioniamo la economicità di esercizio. Una volta che l'interruttore è in posizione non ci sono consumi di corrente rilevanti. Unico consumo sono 2 Watt di consumo della centralina elettronica Be242.
QUADRI GRUPPI ELETTROGENI INDUSTRIALI CON TELECONTROLLO
Quando gestite gruppi elettrogeni a noleggio è indispensabile avere il controllo 24 ore su 24 della propria flotta. Offriamo soluzioni chiavi in mano oppure equipaggiamenti necessari per una dotazione altamente affidabile.

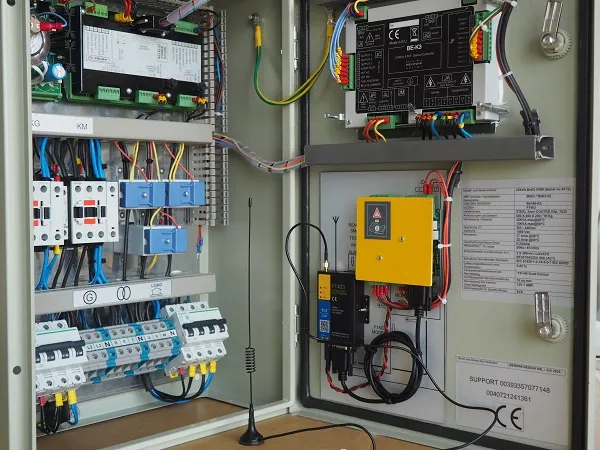

Vedi la pagina dei quadri per gruppi elettrogeni da utilizzare in ambito industriale. soluzioni professionali con commutazione a teleruttori oppure interruttori di scambio motorizzati. Supportano il telecontrollo da remoto per mezzo di gsm, modbus oppure tcp-ip equipaggiati con la centralina Bek3.
PREZZI QUADRI AUTOMATICI CON TELECONTROLLO SERIE BEK3
QUADRI ATS TRIFASI PER USI GENERALI
Vedi la pagina dei quadri per gruppi elettrogeni utilizzabili per hotels, centri di calcolo, chalet di montagna, ripetitori telefonici ed applicazioni generiche. affidabili e semplici da usare equipaggiati con la centralina ats be242.
PREZZI QUADRI ATS USO GENERALE SERIE BE242
QUADRI AUTOMATICI PER GRUPPI ELETTROGENI MONOFASI

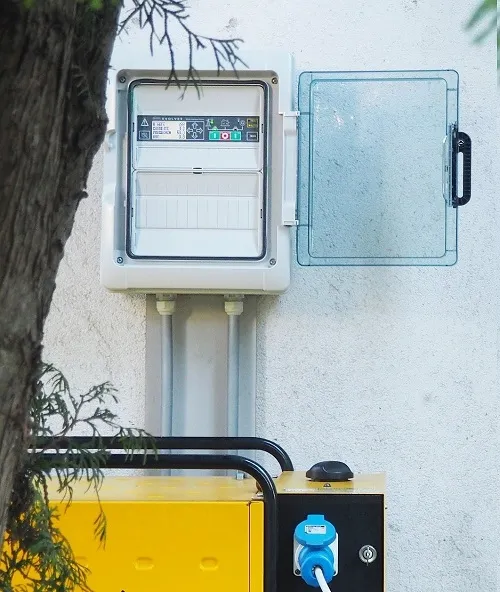

Vedi la pagina dei quadri per gruppi elettrogeni tipo evolve e tipo conect ideali per la tua casa. Sono progettati esclusivamente per utilizzo in abitazioni con potenze nominali di 6kw. Possono essere dotatio di telecontrollo gsm. il quadro conect, inoltre si collega anche ai gruppi elettrogeni portatili.
QUADRI AUTOMATICI IMPIANTI FOTOVOLTAICI

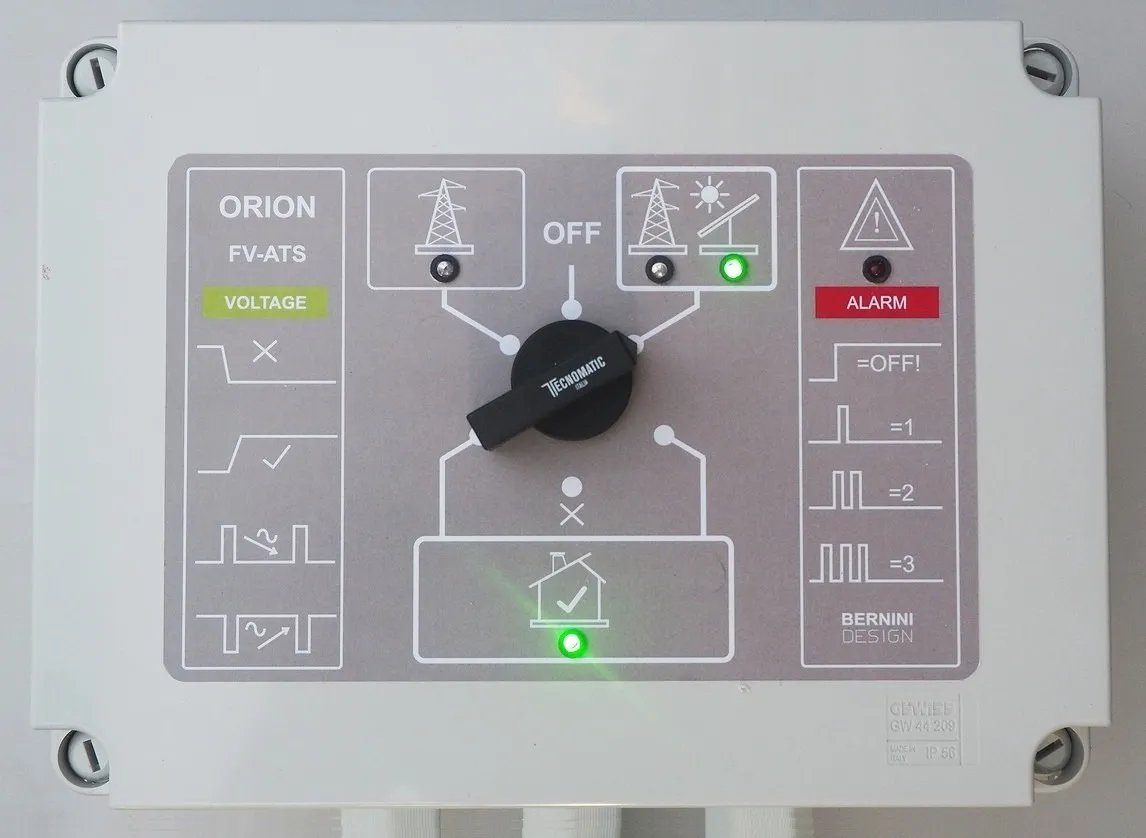

Questi quadri automatici pur appartenendo alla categoria dei quadri per gruppi elettrogeni sono adattabili agli impianti fotovoltaici. Hanno larga flessibilità di impiego: possono essere di ausilio alla ricarica delle batterie oppure possono essere usati come ATS per la commutazione tra impianto solare e rete pubblica.
QUADRI ATS PER IMPAINTI FOTOVOLTAICI
COME COSTRUIRE UN QUADRO ATS
Mettiamo a vostra disposizione la centralina universale Be242. Questa centralina permette la agevole costruzione di quadri ATS di qualsiasi potenza. Seguendo le nostre istuzioni puoi costruire un quadro monofse o trifase risparmiando molto tempo nella esecuzione. La scheda di interfaccia Be2424RB permette il collegamento di qualsiasi tipo di motore, anche di vecchia generatozione.
VEDI COME FUNZIONA E COME SI COSTRUISCE UN QUADRO ATS
La Be242RB si collega alla centralina ATS di controllo posta sul frontale del quadro. Le connessioni al motore sono efettuate a connettori femmina estraibili.
E-BOOK COME COTRUIRE UN QUADRO ATS
CONTENUTO DELLA GUIDA
1.0 COMMUTAZIONE A TELERUTTORE
2.0 COMMUTAZIONE MOTORIZZATA
3.0 LE SPECIFICHE DI UN QUADRO ATS
4.0 I VANTAGGI DELLA BE242
5.0 FORMATI STANDARD DEI QUADRI
6.0 LO SCHEMA ELETTRICO
7.0 MONTAGGIO CENTRALINA SULLA PORTA DEL QUADRO
8.0 LA PIASTRA DI SUPPORTO
9.0 MONTAGGIO TELERUTTORI E TRASFORMATORI
10.0 MAGNETOTERMICI E MORSETTIERE
11.0 MODULO INTERFACCIA E CARICA BATTERIA
12.0 CABLAGGIO DEL QUADRO ATS
12.1 CABLAGGIO DEI CIRCUITI DEL GENERATORE
12.2 CABLAGGIO DEI CIRCUITI DI RETE
13.0 ALTERNATORE BATTERIA E CARICABATTERIA
14.0 INTERFACCIA CON IL MOTORE
15.0 LA CHECK-LIST OBBLIGATORIA PRIMA DEL COLLAUDO
16.0 TEST ELETTRICO QUADRO ATS
17.0 NOTA APPLICATIVA: DOPPIO GENERATORE
18.0 NOTA APPLICATIVA: DOPPIO CARICO
19.0 CONCLUSIONI
