SOCCORRITORE ELETTRICO

Il soccorritore antiallagamento utilizza batterie standard di commercio al litio tipo 26650 con tecnologia Capacitor Less (CL)

WhatsApp 0040 721 241 361

CORRORRITORE ANTI ALLAGAMENTO

Dimensionato per oltre 20 anni di funzionamento.

Be3000, soccorritore antiallagamento, è un quadro da parete da 45cm (base) X 50cm (altezza) X 18cm (profondità), del peso di 15kg. Comprende 64 batterie dotate di BMS individuali.

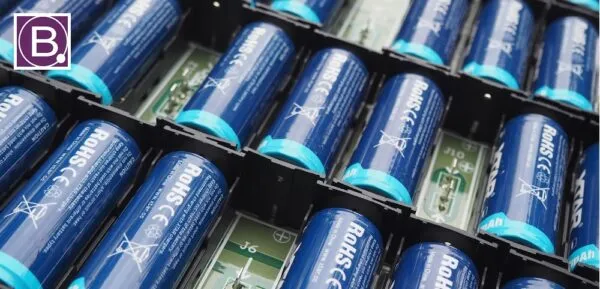

soccorritore a batterie la litio

Sono disponibili 2 formati di soccorritore antiallagamento: 750W e 1500w. Il quadro è impostato per la protezione della pompa.

CHIAMA ORA 335 70 77148


WhatsApp 0040 721 241 361


La installazione è facilitata da due cavi dotati di spina e presa da 16A . Una garanzia di 5 anni copre ogni problematica. Le batterie durano almeno 15 anni. Tuttavia a garanzia scaduta, le batterie sono comunemente reperibili sul mercato. Affidatevi a noi per la manutenzione.

SCHEDA TECNICA SOCCORRITORE ELETTRICO


INSTALLANDO IL SOCCORRITORE ANTIALLAGAMENTO

PREVIENI GLI ALLAGAMENTI

WhatsApp 0040 721 241 361

installa il soccorritore a batterieVerificate od inviate per mail o WhatsApp la foto della targa della pompa per essere certi di un acquisto corretto del soccorritore antiallagamento. Il soccorritore antiallagamento è la soluzione ottimale per piccole installazioni permettendo sufficiente fornitura di corrente elettrica alla pompa sommerse in caso di black-out.

ISTRUZIONI SOCCORRITORE ANTIALLAGAMENTO


CONSIDERAZIONI METEOROLOGICHE

L'allagamento è associato a particolari condizioni meteorologiche in concomitanza a mancanza di corrente elettrica. Difficile dimensionare un impianto antiallagamento di emergenza. Ogni situazione deve essere valutata accuratamente. Ci sono troppe variabili in gioco. Tuttavia possiamo fare un stima in base alla potenza della pompa considerando una ipotetica superficie soggetta alla pioggia e la sua intensità.

LA POTENZA DELLA POMPA

Una pompa sommersa comune per scopi di evacuazione acqua piovana ha una potenza di 750W. La pompa sommersa è in grado di evacuare dai 10.000 ai 12.000 litri all'ora. Si suppone una profondità tipica di immersione di 5 metri ed un tubo di scarico di idonea sezione con lunghezza di 10 metri. La portata della pompa è influenzata dal grado di sporcizia dell'acqua, dallo stato di manutenzione della pompa, dalla efficienza dei condotti e dal buon posizionamento della pompa.

SUPERFICIE INTERESSATA

Non è ovviamente possibile generalizzare la entrata di acqua, dipende da moltissimi fattori costruttivi. Possiamo tuttavia immaginare un piazzale di 1000 metri quadrati che convoglia adeguatamente l'acqua piovana alla pompa. Questo potrebbe equivalere ad una villetta posta su un'area di 1000mq. Ovviamente il tetto entra in gioco nel raccogliere l'acqua. L'entrata di acqua dalle zone limitrofe ovviamente peggiora di molto le seguenti considerazioni.

PIOGGIA MODERATA

In caso di pioggia moderata, intorno ai 2mm, si accumulano 2 litri di acqua/ora per metro quadro. Un piazzale da 1000 mq scarica quindi 2000 litri ora. Approssimiamo 3000 litri nel caso si convoglia acqua dal vicinato. Il concetto di intensità di pioggia, pur essendo soggettivo, ha delle 'caratteristiche' ben definite a livello internazionale

(https://en.wikipedia.org/wiki/Rain#Intensity).

PIOGGIA INTENSA

In caso di pioggia intensa le quantità si raddoppiano. Si passa a 4 litri per ora. Raggiungiamo quindi una quota compresa tra i 4000 e 6000 litri. In questo caso la pompa da 750W mantiene ancora il passo.

la pioggia intensa potrebbe accumularsi in grandi quantità

La pioggia intensa è tuttavia un fenomeno non trascurabile. Ampie aree verdi potrebbero accumulare enormi quantità di acqua. Presto l'acqua troverà autonomamente la via migliore e sfortunatamente potrebbe entrare nel vostro scantinato.

NUBIFRAGIO O BOMBA D'ACQUA

La bomba d'acqua non può essere generalizzata, ma si stima superiore a 50 litri/ora per metro quadrato. Si tratta di travasare oltre 50.000 litri di acqua. Ovviamente non risulta in grado di travasare tutta l'acqua. Occorrono almeno 2 pompe. Come considerazione finale possiamo asserire che un soccorritore da 750W copre la casistica delle piogge e temporali comuni. Certo un soccorritore da 1500w permette sicurezza in caso di eventi straordinari.

allagamento acqua proveniente da zone limitrofe

Nel dimensionamento della pompa sommersa e relativo soccorritore elettrico occorre prendere in considerazione la portata di acqua proveninente dalle zone limitrofe.


BE3000 IL SOCCORRITORE ANTIALLAGAMENTO CON ATS E BATTERIE INTEGRATE

Quando la rete è presente, la pompa è connessa alla rete elettrica. A differenza di un UPS, con rete presente, il Be3000, con  batterie cariche, è a riposo totale. Non consuma corrente. Se tuttavia la tensione della rete elettrica non risulta idonea, il soccorritore antiallagamento, attiva un sistema interno che trasforma la tensione delle batterie in tensione adeguata al posto della rete. La autonomia dei soccorritori dipende dalla taglia delle batterie installate e dalla potenza richiesta dalle pompe sommerse. In questa pagina presentiamo una serie di risposte alle frequenti domande in merito ai soccorritori.


USARE UN UPS?

Il soccorritore ha uno speciale dispositivo che collega la pompa alla rete in condizioni normali. Questo significa che il convertitore che trasforma la tensione delle batterie in una tensione compatibile con la pompa, interviene solo in caso di BLACK-OUT. La vita delle parti elettroniche è quindi estrememente lunga.

Pannello Controllo Soccorritore Pompe Sommerse

In sostanza con rete presente non c'è consumo di corrente se la pompa è ferma. L'UPS è un dispositivo che permanentemente trasforma la tensione delle batterie in una tensione compatibile con la pompa. Questo ha uno spreco di energia, di diverse decine di Wh al giorno che comporta un spesa di energia elettrica su base annua anche se la pompa entra solo in funzione poche volte. l'UPS inoltre, essendo sempre in funzione 24 ore su 24 consuma inutilmente la vita dei componenti elettronici. Il Be3000 entrando solo in funzione al blackout, ha una vita praticamente illimitata.

A lungo termine un UPS tiene sempre le batterie sollecitate. Dalla esperienza risulta indispensabile cambiarle ogni 2 o 3 anni. Anche le parti elettroniche dell'UPS hanno una usura specie in presenza di sovratensioni. In caso di sbalzi di tensione, il soccorritore antiallagamento ferma la pompa e la riavvia solo quando i parametri elettrici sono idonei e stabili. Il soccorritore antiallagamento, una volta ricaricate le batterie, entra in uno stato di ibernazione con consumi di corrente ridicoli in confronto ad un UPS o gruppo di continuità.

Il Be3000 è progettato per la pompa sommersa, in grado quindi di capirne il comportamento e gestirne la protezione in caso di blocco del rotore o corto circuito. Lo spunto è controllato elettronicamente e limitato a 60 Ampere. Tuttavia il Be3000 è protetto da corto circuiti fino a 250 ampere.

La installazione del quadro consigliata è verticale, a parete, a mezzo di 6 tasselli con viti da 8mm. Le connessioni elettriche avvengono a mezzo di semplice presa (per la pompa) e spina (collegamento alla rete) da 16A.


COSA SIGNIFICA P1 E P2 PER UNA POMPA SOMMERSA?

WhatsApp 0040 721 241 361

P1 indica la potenza elettrica massima assorbita dalla pompa. P2 indica la potenza resa effettivamente per pompare acqua. P1 riporta anche indicazione di tensione nominale e relativo assorbimento in ampere. Il P1, quindi, è il valore da considerare se intendete acquistare un soccorritore a batteria. Ovviamente, a causa delle perdite elettriche e meccaniche, il P2 è notevolmente inferiore. Ad esempio una buona pompa con P1 di 1200W ha un P2 di circa 800W.


AUTONOMIA SOCCORRITORE ANTIALLAGAMENTO

Produciamo 2 modelli: 750W e 1500W. Questo significa che dovete sapere la potenza della pompa. Sul corpo della pompa è solitamente posta una targhetta. Nulla vieta di usare un Be3000-1500W per una piccola pompa da 300W. Avrete una autonomia maggiore. Non è invece possibile usare il Be3000-750W per una pompa da 1000W: il Be3000 andrà in blocco in 5 secondi. In caso di dubbio telefonare al supporto tecnico 335 70 77 148.


VITA DELLE BATTERIE

Le batterie del Be3000 sono dimensionate per 500 cicli completi di carica e scarica. Considerando 20 cicli per anno, la vita è 25 anni. Le batterie sono standard al litio tipo 26650. Si possono sostituire agevolmente da un tecnico competente. Sono reperibili in commercio ad un prezzo variable da 5 a 8 euro. Il Be3000-750W ne contiene 64, il Be3000-1500W ne contiene 125.


PREZZI

Potete pagare online a mezzo PAYPAL oppure mandare ordine via mail a bernini@bernini-design.com e pagare a mezzo banca. Per assistenza e tempi consegna telefonare al 335 70 77 148. Leggi le condizioni di vendita, supporto ed assistenza in fondo alla pagina.

WhatsApp 0040 721 241 361


BE3000-750W

completo di
BATTERIE

 1349€

Potete ordinare per mail il soccorritore inviando richiesta a bernini@bernini-design.com. Riceverete la fattura proforma per il pagamento con la indicazione della data di consegna. In alternativa potete pagare utilizzando PAYPAL al nostro account aziendale bernini@bernini-design.com

CHIAMA ORA PER INFO 335 70 77148


INSTALLAZIONE FAI DA TE

ARMADIO A PARETE

45X50X18, 14Kg

dimensioni e peso soccorritore antiallagamento


SPEDIZIONE ED IMBALLO DEL SOCCORRITORE ELETTRICO

Il soccorritore elettrico Be3000 contiene batterie al litio ricaricabili ed il trasporto di questo armadio elettrico è regolamentato dalla direttiva europea ADR. Il soccorritore elettrico è spedito su un pallet di plastica. L'armadio elettrico, di robusto materiale policarbonato, contiene tutti i componenti, batterie comprese.

IMBALLO SOCCORRITORE CONFORME DIRETTIVE ARDR

L'imballo, a doppia struttura, garantisce la sicurezza dagli urti durante il trasporto. La etichettatura del collo è conforme alle direttive europee UN3480 in materia di sicurezza trasporto batterie al litio. Risulta indicato il numero di telefono, sempre attivo, da contattare in caso di incidente durante il trasporto.

SCHEDA TECNICA SOCCORRITORE ELETTRICO

Le dimensioni dell'imballo sono 60cm (lunghezza) 52cm (larghezza) 45cm (altezza). Il peso nominale è di 18Kg. Il seguente documento aiuta a comprendere la problematica del trasporto del soccorritore elettrico. Bernini Design è sempre attenta al rispetto delle leggi allo scopo di garantire al cliente un servizio diligente e trasparente.

RIASSUNTO DELLE REGOLAMENTAZIONI TRASPORTO APPARECCHIATURE CONTENENTI BATTERIE RICARICABILI AL  LITIO


GARANZIA

Bernini Design garantisce il prodotto per 5 anni dalla data di acquisto. Altro vantaggio estremamente importante è la protezione interna del quadro dalle sovratensioni e micro interruzioni di rete.


 VUOI MAGGIORE POTENZA?
Be3000-1500W
CON ARMADIO BATTERIE

2490€

ARMADIO ESPANSIONE SOCCORRITORE A BATTERIA


KIT GSM ANTIALLAGAMENTO

Se non sei a casa, potresti essere in apprensione in caso di maltempo. Il KIT GSM ti permette di ricevere notifiche sullo stato del tuo impianto.

KIT GSM ANIALLAGAMENTO

PREZZO

 399€

SUPPORTO

335 70 77148

Sul cellulare ricevi notifiche delle cadute di tensione di rete, interventi del soccorritore e presenza di eventuali allarmi. Al modulo è possibile collegare sensori per informare del pericolo avvenuto pre-allagamento. Dal cellulare puoi ristristinare eventuali blocchi di allarme.


Il modello BE3000-1500W ha un armadio di controllo uguale al Be3000-750W del peso di 6kG ed un armadio batterie separato del peso di 25 Kg.


 AUTONOMIA SOCCORRITORE ANTIALLAGAMENTO

I dati della tabella sono indicativi e relativi ad un funzionamento continuo della pompa. Ripetuti cicli di marcia ed arresto possono influenzare i tempi di funzionamento. Tempi di pausa della pompa possono estendere ulteriormente la autonomia.

CORRENTE

EROGATA

POTENZA

MEDIA

AUTONOMIA

Tipo 750W

AUTONOMIA

Tipo 1500W

6.5A 1400W - 50 minuti
4A 900W 45 minuti 1 ora e 45 min.
3.5A 750W 60 minuti 2 ore
2.5A 550W 1 ora e 30 min 3 ore
2A 450W 1 ora e 45 min 3 ore e 30 min
1A 220W 3 ore 6 ore

CREDI DI NON AVERE SUFFICIENTE AUTONOMIA IN CASO DI BLACKOUT?

Se la autonomia garantita dal soccorritore antiallagamento o la potenza erogata dal soccorritore elettrico non è sufficiente, la valida alternativa è la installazione di un generatore di corrente a motore

installazione generatore di corrente per la casaIl generatore di corrente a motore ovviamente offre prestazioni indiscutibili in comparazione con il soccorritore elettrico. Il motore diesel può funzionare ore ed ore senza problemi supponendo sia mantenuto il livello del carburante nel serbatoio. IL generatore da noi fornito è in grado di mantenere due pompe da 1500W contemporaneamente per diverse ore compatibilmente con la disponibilità di carburante,

PREZZO GENERATORE DI CORRENTE CON QUADRO ATS


ISTRUZIONI DI INSTALLAZIONE DEL BE3000-750w

ATTENZIONE: QUANDO ATTIVATE L’INTERRUTTORE QUADRIPOLARE, AVETE CORRENTE ELETTRICA ALLA PRESA DEL CAVO DI USCITA. IL SOCCORRITORE GENERA CORRENTE DALLE BATTERIE INTERNE. APPARECCHIO POTENZIALMENTE PERICOLOSO. SEGUIRE LE RACCOMANDAZIONI DI SICUREZZA. ATTIVARE L’INTERRUTTORE QUADRIPOLARE SOLO DOPO AVERE COMPLETATO LA INSTALLAZIONE A PARETE.

Se l’imballo con cui avete ricevuto il Be3000 è visibilmente deteriorato, umido e sudicio, respingere la spedizione. Se avete accettato la spedizione, ANCHE SE DANNEGGIATA, contattare il 335 70 77 148 e non aprire l’imballo.

Il Be3000-750W ha le seguenti caratteristiche

Potenza di uscita continua massima 750W. Autonomia approssimativa 2 ore alla potenza di 450W e 5 ore a 200W. Pacco batterie costituito da 64 batterie al litio tipo 26650.  Grado di protezione IP42 con la  porta frontale chiusa. Armadio per fissaggio a parete da 36 moduli verticale con 6 fori. Il peso di 15 kili richiede 6 tasselli da 8 mm (foro parete minimo da 8mm). Le dimensioni del quadro sono 450x4600x230mm. Assicurarsi che la parete sia solida da sopportare il peso del quadro. All’interno dell’imballo trovate una dima di cartone che riporta la posizione dei fori. Mettere la dima a parete e segnare con una matita i fori da praticare. Non devono esserci altri equipaggiamenti installati adiacenti nel raggio di 50cm dal centro in tutte le direzioni. Il prodotto non deve essere installato in cantine umide e senza circolazione di aria. Buona norma è avere in zona un estintore adeguato ai quadri elettrici. Non usare acqua per spegnere incendi.

DIMA FORATURA PARETE DEL SOCCORRITORE

Non attivare il soccorritore: l’interruttore quadripolare deve essere mantenuto sempre in posizione OFF come da figura seguente (spento) durante tutte le fasi di installazione. Essendo il peso consistente occorrono 2 persone per completare la operazione.

SOCCORRITORE DI CORRENTE SPENTO

Il quadro ha due cavi: uno ha la spina da inserire nella presa di corrente 230V. Un cavo ha la presa alla quale collegare la pompa. Non tagliare i cavi del Be3000 in quanto avete il rischio di corto circuito e scossa elettrica. Mantenendo il sistema presa-spina, potete collegare la pompa direttamente alla rete escludendo quindi totalmente il Be3000. Mantenere le prese e le spine alzate dal suolo per evitare contatti, SCOSSE E CORTO CIRCUITI in caso di allagamenti. I cavi posati a pavimento sono un pericoloso impedimento al cammino della persona.

COLLEGAMENTO DEL SOCCORRITORE ALLA PRESA DI CORRENTE

ATTENZIONE: QUANDO ATTIVATE L’INTERRUTTORE QUADRIPOLARE, AVETE CORRENTE ELETTRICA ALLA PRESA DEL CAVO. IL SOCCORRITORE E’ UN GENERATORE DI CORRENTE. CONSIDERATELO QUINDI UN APPARECCHIO POTENZIALMENTE PERICOLOSO.

Una volta installato il soccorritore antiallagamento a parete mettete la spina nella presa di corrente a 230V. Installate sul cavo della pompa una spina SHUKO da 230V 16 ampere. Collegate la spina della pompa alla presa del cavo uscita Be3000.

COLLEGARE LA SPINA ALLA POMPA SOMMERSA

Portare l’interruttore quadripolare in posizione ON.

SOCCORRITORE DI CORRENTE IN POSIZIONE ACCESA

Se la rete è presente, il quadro illumina, dopo alcuni secondi, le segnalazioni come nella figura seguente

SOCCORRITORE CORRENTE CON PRESENZA DI RETE

Alla prima installazione potrebbe lampeggiare per alcune ore la luce rossa ad indicare che la batteria è scarica. In caso di mancanza rete, dopo circa 30 secondi, si innesca il soccorritore. Il pannello si presenta come da figura seguente.

MANCANZA RETE AL SOCCORRITORE

In caso di allarme, rimane accesa la luce rossa. La segnalazione può rimanere accesa in modo permanente oppure lampeggiare. Gli allarmi si ripristinano automaticamente dopo 30 minuti. In alternativa, gli allarmi si possono cancellare portando l’interruttore quadripolare in posizione spenta per alcuni secondi. Se l’allarme interviene nuovamente contattare la assistenza tecnica al numero 335 70 77 148. Seguono le descrizioni degli allarmi.

LUCE ROSSA FISSA

Sovraccarico corrente 30 secondi a 5 ampere oppure 5 secondi 8 ampere. Altra causa sovratemperatura interna al Be3000, corto circuito diretto oppure blocco per bassa tensione batteria.

LUCE ROSSA UN LAMPEGGIO CONTINUO

Alta tensione batteria o anomalia del carica batterie interno.

LUCE ROSSA DUE LAMPEGGI CONTINUI

Preallarme di bassa tensione batteria. il BE3000 sta per arrestarsi e bloccarsi. Se la rete è presente, le batterie sono in carica controllata. L'allarme si cancella automaticamente dopo 2 ore.

LUCE ROSSA TRE LAMPEGGI CONTINUI

Guasto al sistema elettronico di ricarica della batteria. Contattare la assistenza. Difficilmente questo allarme si cancella autonomamente. Potrebbe essere necessario un intervento tecnico di assistenza.

LUCE ROSSA QUATTRO LAMPEGGI CONTINUI

La batteria interna del processore è guasta. Occorre sostituirla. In questo caso interviene la assistenza tecnica, Questo tipo di allarme difficilemte si risolve autonomamente.


PANNELLO CONTROLLO SOCCORRITORE ELETTRICO

Descrizione Pannello Controllo Soccorritore Antiallagamento

[1] INDICAZIONE DI PRESENZA TENSIONE DI RETE

[2] PRESENZA TENSIONE ALLA POMPA

[3] INDICAZIONE STATO DELLA BATTERIA

[4] PRESENZA DI ALLARME AVVERTIMENTO

[5] INTERRUTTORE GENERALE MAGNETOTERMICO 10A

Quando [1] è acceso in modo fisso, indica che la tensione di rete è idonea al funzionamento della pompa sommersa. Quando lampeggia opppure è spento, il BE3000 attiva le batterie interne [2] . Il pannello ha tutte le indicazioni per fare capire all'utente lo stato del soccorritore. Questo permette un valido aiuto in caso di assistenza tecnica.
