ATS Fotovoltaico: prodotti, soluzioni e consulenze
L'ATS fotovoltaico ha la commutazione progettata per proteggere l'impianto elettrico. Non lasciare ad un quadro ATS sconosciuto il destino dei tuoi elettrodomestici o la carica della tua auto elettrica. Bernini Design produce quadri ATS dal 1984.

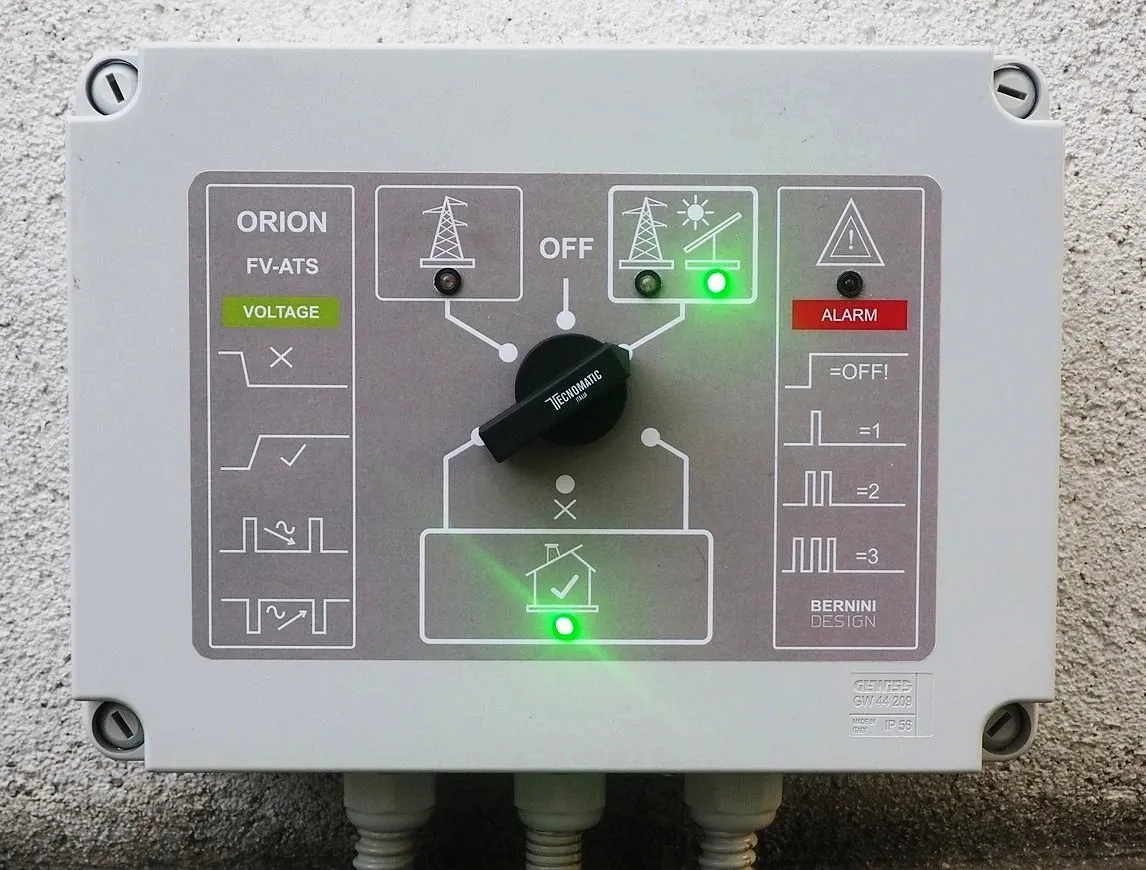

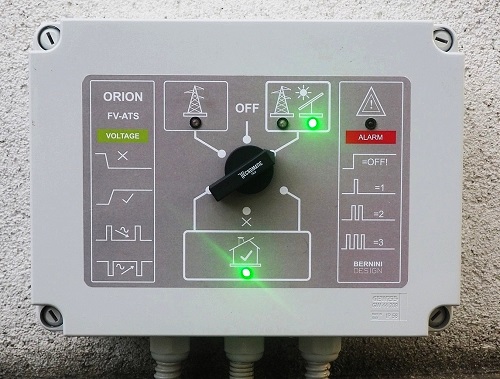

Questo commutatore fotovoltaico di tipo ATS, è racchiuso in quadro da parete certificato, ha una corrente nominale di commutazione di 32 A.
Potete quindi tranquillamente utilizzarlo per collegare la vostra casa con potenza installata fino a 5 kW.
Vantaggi rispetto ai comuni ATS di commercio
1) - Funzione Automatica: in posizione "AUTO" il quadro collega l'inverter alla casa. Con l'inverter fuori servizio, il quadro collega la rete.
2) - Funzione Manuale: scavalca tutte le operazioni automatiche e collega direttamente la casa alla rete.
3) - Controllo Rete: connette automaticamente la rete solo se nei limiti previsti dalle normative.
4) - Controllo Inverter: il quadro permette la connessione al'inverter solo se è nei limiti previsti dalle normative.
5) - Segnalazioni Ottiche: il pannello dispone di indicazioni luminose intuitive per le tensioni e gli allarmi.
6) - Protezioni: il quadro interrompe la erogazione della casa se i parametri elettrici non sono nella norma.
7) - Fulmini e sovratensioni: il quadro dispone di 10 scaricatori S20K275 capaci di assorbire 20kA (8/20 microsecondi) .
8) - Commutazione temporizzata: a differenza dei comuni ATS, il quadro inserisce una pausa di sicurezza che previene danneggiamenti ai frigoriferi.
9) - Ingressi ausiliari: ingressi per telecomandi quali inibizioni o comandi speciali.
10) - Uscite ausiliarie: relè di comndo per segnalazioni esterne.
11) - Batteria Interna: al litio con autoricarica da rete o inverter: memorizza gli allarmi in caso di mancanza totale tensioni.
12) - Connessioni: 2 fili/rete, 2 fili-inverter e 2 fili alla casa. Tutto tramite 3 connettori facilmente estraibili.
13) - Tecnologia commutazioine: contattori quadripolari con interblocco elettrico e meccanico a Bypass manuale.
14) - Semplice installazione: 4 fori a parete armadietto GEWISS GW 44 209 con 3 passacavi filettati PG21.
Prezzo ATS Fotovoltaico 5kW
349€
Iva e trasporto compresi garanzia di 3 anni
tel 335 70 77 148
bernini@bernini-design.com
Prezzo ATS Fotovoltaico 10kW
899€
Consulenza installazione ATS fotovoltaico
Questa pagina contiene informazioni esaustive in merito alla scelta ed installazione di un quadro ATS per fotovoltaico. In caso di dubbi od applicazioni particolari offriamo servizio di consulenza telefonica oppure mail al prezzo di
199€
Iva compresa
Tel 335 70 77 148
Il pagamento può essere effettuato a mezzo banca oppure all'account aziendale PayPal di Bernini Design Srl.
Sono obbligatori i vostri dati fiscali per la emissione di regolare fattura.
Guida tecnica completa ATS fotovoltaico
Il problema: l'esaurimento della batteria, il guasto dell'inverter o l'instabilità della rete non dovrebbero causare un blackout.
La soluzione: forniamo quadri di scambio progettati su misura, non semplici interruttori autonomi. Per essere conforme e sicuro, un quadro di scambio deve essere un sistema integrato. I nostri quadri offrono la logica di controllo, la commutazione temporizzata e il monitoraggio necessari per i moderni impianti fotovoltaici, le centrali elettriche e i sistemi di backup anche industriali.
La convenienza: acquista direttamente in fabbrica da Bernini Design con supporto e assistenza. Un comune quadro "ATS fotovolatico" che trovi navigando su internet potrebbe riservarti amare sorprese.
Specifiche principali:
• Logica di controllo: microarchitettura programmabile di livello industriale.
• Capacità: 32 A / 63 A a 230V.
• Connettività: telecontrollo GSM opzionale per avvisi di stato e commutazione a distanza.
Che tipo di commutatore dovrebbe utilizzare il quadro ATS fotovoltaico?
Navigando in rete si trovano descrizioni a dir poco "approssimative" che possono trarre in inganno. È assodato che l'acronimo ATS stia per Automatic Transfer Switch ed esprime, intuitivamente, il concetto di "interruttore automatico".
L'idea che un ATS fotovoltaico debba trasferire il carico tra due sorgenti in pochi millisecondi – senza una sincronizzazione attiva – è pura follia tecnica. Chi poi usa il termine ATS non ha le elementari conoscenze di elettrotecnica. Gli ATS sono interruttori motorizzati per usi industriali sopra i 125 ampere. Nulla a che vedere con i comuni quadri a teleruttore per impianti monofase (di tipo AMF) disponibili sul mercato.
Il quadro commutazione fotovoltaico Bernini Design prevede un tempo morto di transizione programmabile. Descrivetici la vostra applicazione, vi daremo il consiglio adeguato
335 70 77 148
Questo intervallo è fondamentale per lo smorzamento dei transitori elettrici generati dai carichi induttivi e capacitivi, evitando pericolosi picchi di tensione o correnti di ritorno.
Tale sicurezza può essere garantita in due modi:
Coppia di teleruttori interbloccati: tipici dei quadri di natura AMF (Automatic Mains Failure).
Interruttore motorizzato: tipico dei quadri di natura ATS (Automatic Transfer Switch).
In entrambi i casi, la chiave non è solo la componente meccanica, ma l'elettronica di controllo: è indispensabile un software di gestione avanzato, capace di monitorare e gestire in modo intelligente le decine di combinazioni possibili durante la fase di commutazione tra le sorgenti elettriche.
Come funziona il commutatore ATS fotovoltaico?

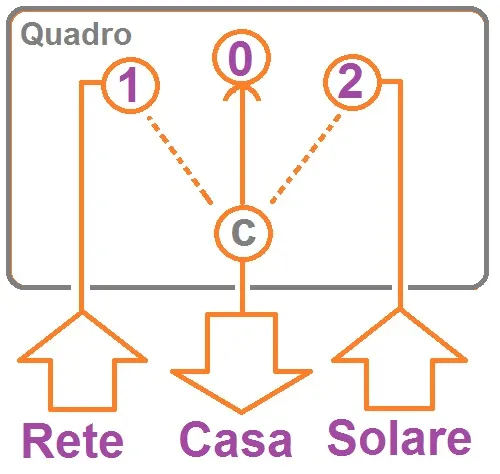

Anche se nel gergo comune si continua a chiamarlo "commutatore", è evidente che nella realtà degli impianti, il dispositivo "commutatore" è integrato in un quadro appositamente strutturato: il quadro "ATS". Il quadro "ATS", certificato in base agli standard vigenti, contiene quindi un commutatore "C" che si collega al nodo [1] per dare corrente alla casa dalla rete. Si collega al nodo [2] per dare corrente alla casa dal sistema solare/fotovoltaico. Si collega al punto neutro [0]per fermare l'erogazione di energia alla casa.
Ci sono diversi modi per attivare il commutatore fotovoltaico:
MODO AUTOMATICO
Il modo automatico prevede la commutazione da rete quando:
1- La tensione o la frequenza alternata è nei limiti programmati.
2- La tensione della batteria di accumulo scende sotto una soglia programmata.
3- Sovraccarico dell'inverter oppure inverter in blocco.
allarga immagine

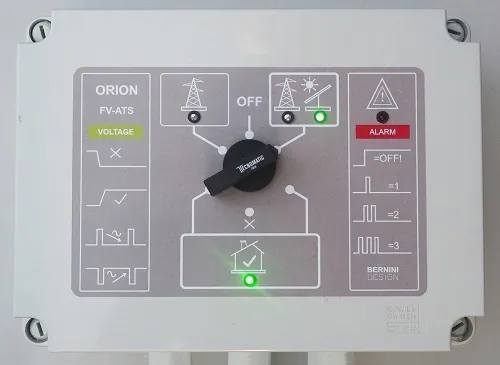

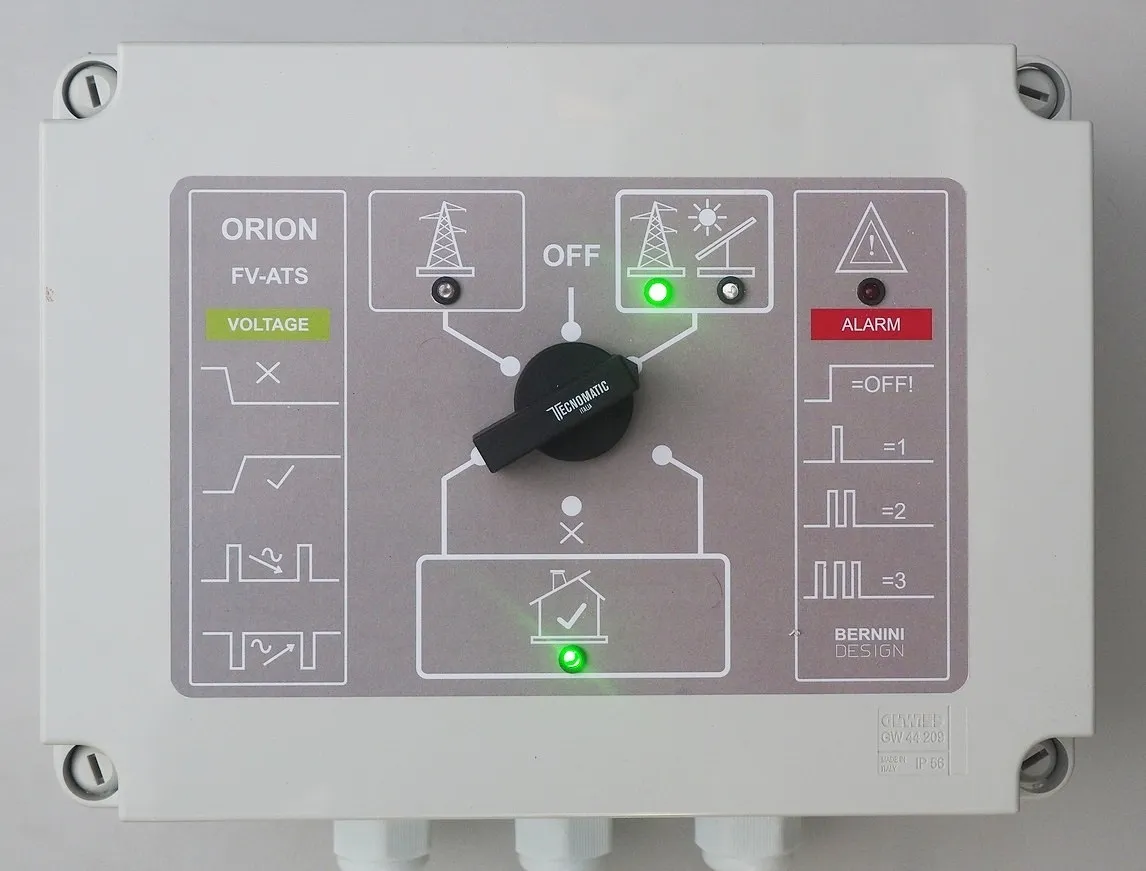

Il modo automatico prevede la commutazione al fotovoltaico quando:
1- La rete può essere presente o assente
2- La batteria di accumulo ha riserva energetica
3- L'inverter eroga una tensionee frequenza adeguata
allarga immagine

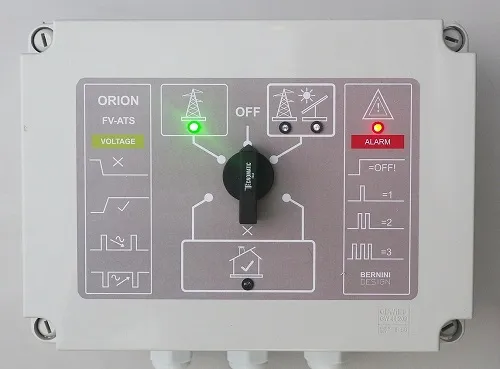

OFF (SPENTO)
Il quadro non eroga corrente alla casa
Si utilizza per scollegare momentaneamente l'impianto elettrico nel caso si vogliano eseguire delle prove senza interferire con le utenze che rimangono disalimentate.
allarga immagine
Il modo OFF è evidenziato dalla luce di allarme rossa sempre accesa.
La specialità unica del quadro ATS Fotovoltaico Bernini Design

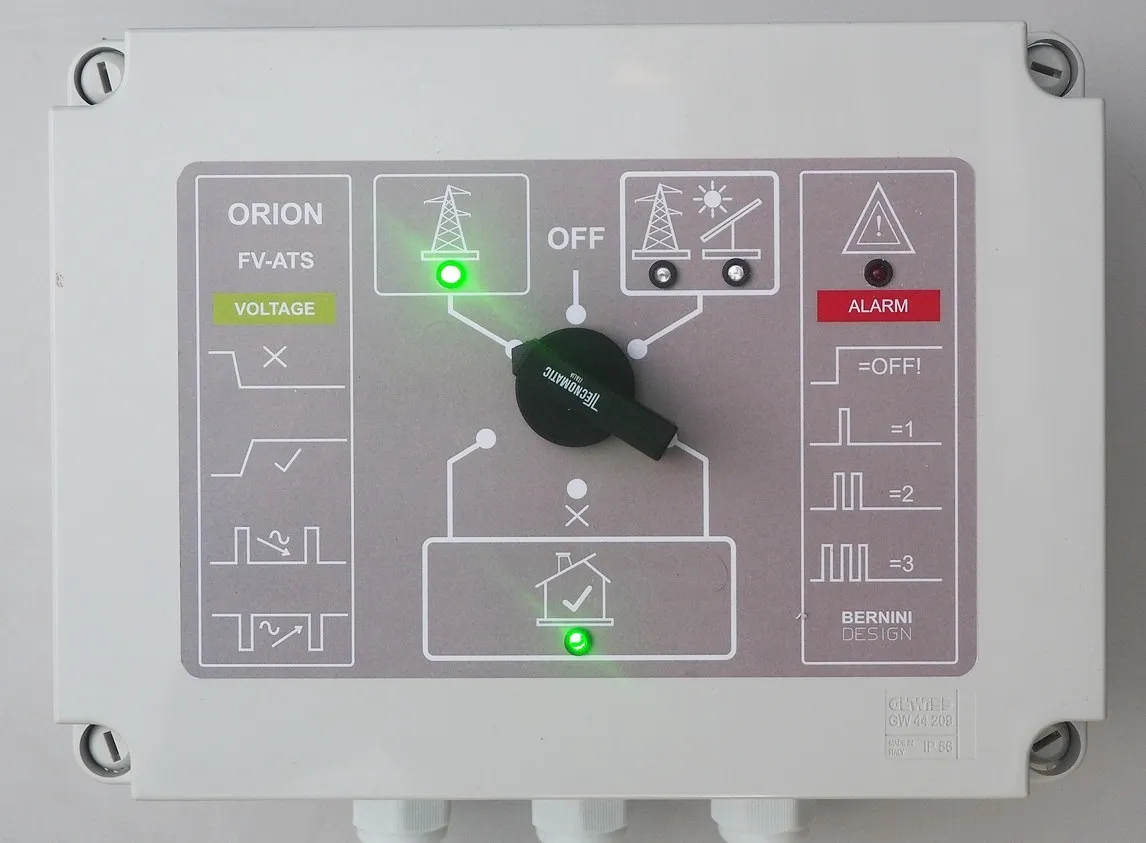

IL MODO BYPASS
Con un sistema puramente elettromeccanico che scavalca ogni logica elettronica, il quadro fotovoltaico Bernini Design preleva direttamente la corrente dalla rete.
allarga immagine
Da utilizzarsi quando non si intende usare il sistema fotovoltaico per lunghi periodi: la casa è collegata direttamente alla rete elettrica. Questa funzione inoltre è utilissima in casi in cui eventi catastrofici, quali un potente fulmine, mettano fuori uso parti vitali del quadro.

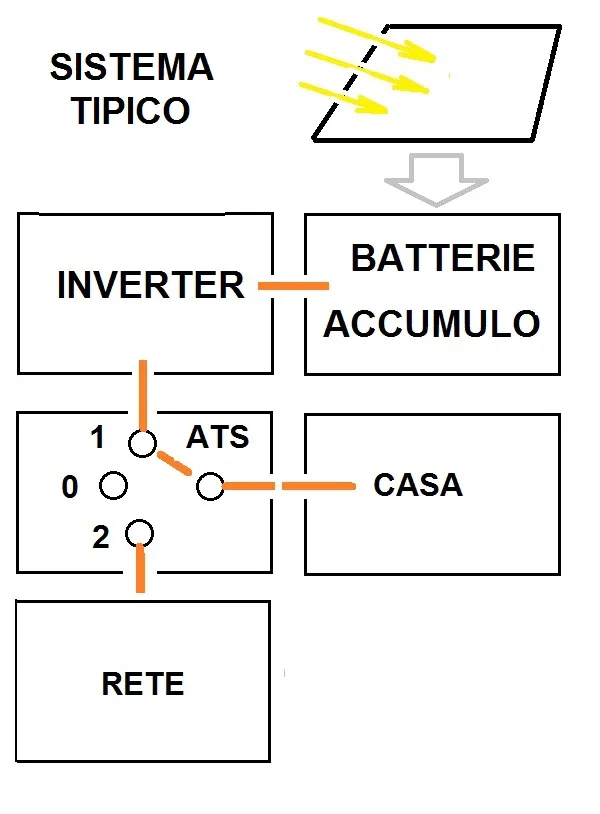

Schema ATS fotovoltaico
Lo schema del commutatore fotovoltaico di base è molto semplice. Normalmente, l'ingresso primario è connesso all'inverter. Quando l'inverter ha esaurito le risorse per funzionare per mancanza sole oppure esaurimento batterie di accumulo, il quadro di commutazione connette automaticamente la casa alla rete elettrica.
Quando l'inverter ha le condizioni idonee al funzionamento, il quadro di commutazione interrompe la erogazione dalla rete. Dopo una pausa programmata per la protezione degli elettrodomestici, avete di nuovo corrente dall'impianto fotovoltaico.

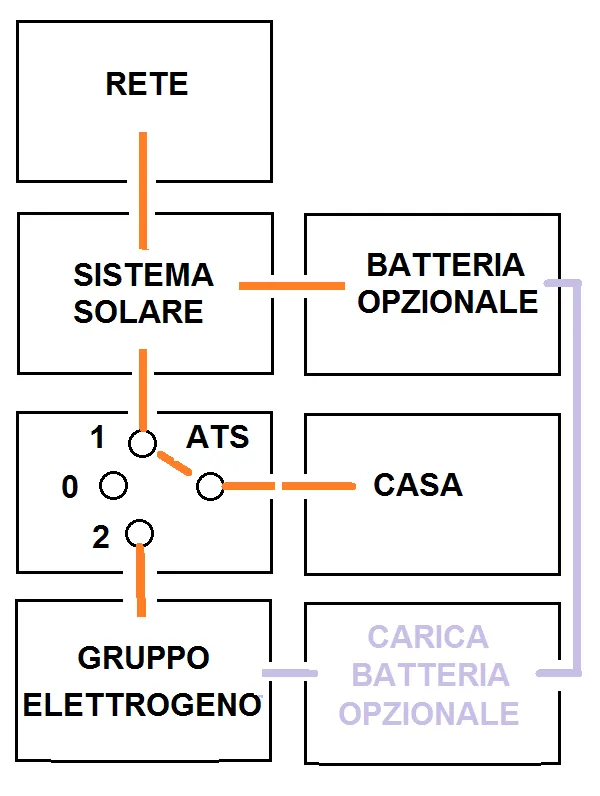

Schema ATS fotovoltaico con generatore di corrente
Lo schema del commutatore ATS fotovoltaico può anche essere utilizzato in applicazioni complesse in cui un gruppo elettrogeno sopperisce alla mancanza di rete ed alla mancanza di energia solare. In questo caso, il generatore può anche essere utilizzato per ricaricare le batterie. Ottenete un eccellente sistema di protezione dal blackout.
In condizioni normali, il sistema di accumulo eroga corrente alla casa e l'energia in eccesso viene immessa in rete. Quando il sistema solare è esaurito, e contemporaneamente avete mancanza di rete, il commutatore ATS comanda la partenza del gruppo elettrogeno. Oltre a fornire energia elettrica alla casa, potete opzionalmente ricaricare le batterie di accumulo. Il GRUPPO ELETTROGENO viene utilizzato in modo. Quando le batterie sono sufficientemente cariche, il gruppo elettrogeno si ferma automaticamente. Il commutatore riprende di nuovo energia dal sistema di accumulo. Se la mancanza rete persiste, e le batterie sono scariche, il gruppo elettrogeno riparte automaticamente per un nuovo ciclo. Ovviamente, la centralina ATS a bordo del commutatore ATS fotovoltaico ha tutte le impostazioni programmabili per un funzionamento ottimale in tutte le condizioni.
Prezzo ATS Fotovoltaico 10 kW

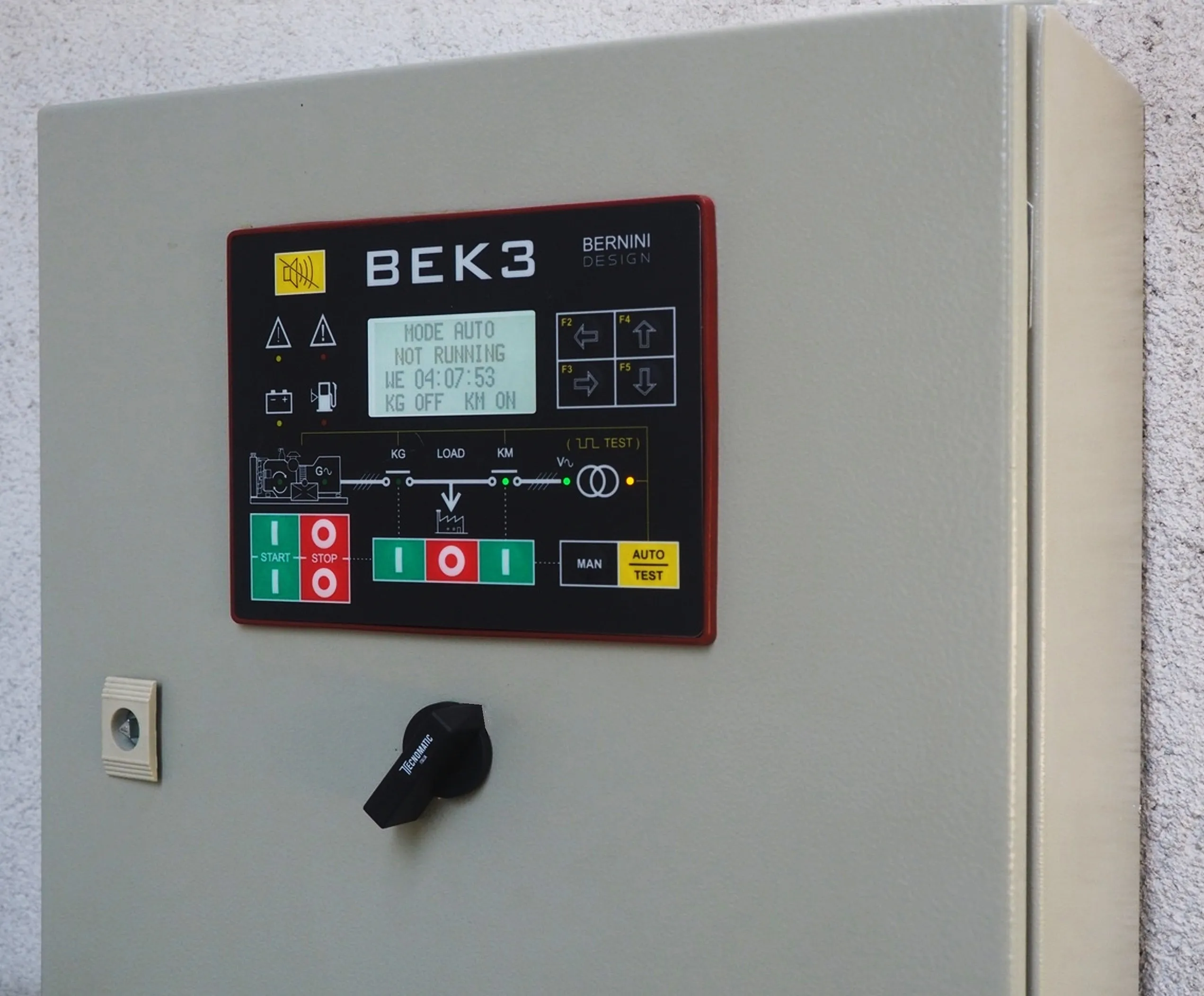

ISTRUZIONI QUADRO ATS UNIVERSALE
Questo quadro utilizza la centralina universale BeK3. La corrente nominale di commutazione di 50 A permette un esercizio continuo di 50 ampere. Potete quindi utilizzarlo impianti fotovoltaici fino a 10 kW. La ricca dotazioine di linee di ingresso ed uscita permette la connessione di un gruppo elettrogeno e telecontrollo GSM
Caratteristiche elettriche ATS fotovoltaico 10 kW
| Tipologia |
Descrizione |
| Costruttore e data di produzione | Bernini Design SRL - XX-YY-ZZ |
| Modello (Nr. serie) | 10 kW - BeK3 (xxxxx) |
| Carpenteria / IP | LAMIERA 2mm RAL 7032 / IP42 |
| Dimensioni mm/ Peso | 600 X400 X200 / 18 Kg |
| Potenza Nominale | 12 kVA |
| Tensione Nominale e campo di lavoro | 230 Vac / 200-250 V |
| Tensione Isolamento | 1000 V |
| Corrente Nominale AC1 | 50 A |
| Corrente continuativa | 0-44 A |
| Corrente corto circuito | 40 kA |
| Gamma frequenza | 45-55 Hz |
| Scambio rete-generatore | 2 Teleruttori BF18T4A230 |
| Protezioni elettriche | Min-Max Tensione e Frequenza |
Max Corrente
Normative di riferimentoIEC 61439-1-2-34-5-6-7 IEC 60529Protezioni elettriche interneMagnetotermici 10 AUmidità relativa5-85 % Senza CondensaTemperatura Nominale / Esposizione SolareDa -15°C a +30°C / NoTemperatura Ambiente Massima 40°C potenza ridotta del 20%Connessioni di potenza8 morsetti da 25 mmqConnessioni Elettriche AusiliarieConnettori removibili 5ASezione cavi di interfaccia 1.5 mmqCarica batterie e circuiti ausiliari24V 2 ampPotenza massima assorbita30 VAPotenza assorbita in standby10 VAOpzione installataCommutatore di Bypass
Il quadro è conforme alle normative IEC 61439-1-2-34-5-6-7 e IEC 60529.
Il quadro deve essere installato da personale qualificato nel rispetto della normativa CEI 64-8 e devono essere previste le protezioni elettriche per limitare la potenza e corrente in transito alla corrente nominale indicata in tabella. Obbligatoria la connessione del neutro, della terra. Non aprire la porta con tensione di rete o generatore presente. L’interno del quadro presenta parti con potenziale pericolo di contatto diretto (IP00). Obbligatoria l'esposizione di avviso “Installato Gruppo Elettrogeno Avviamento Automatico” oppure " impianto fotovoltaico in tensione".
